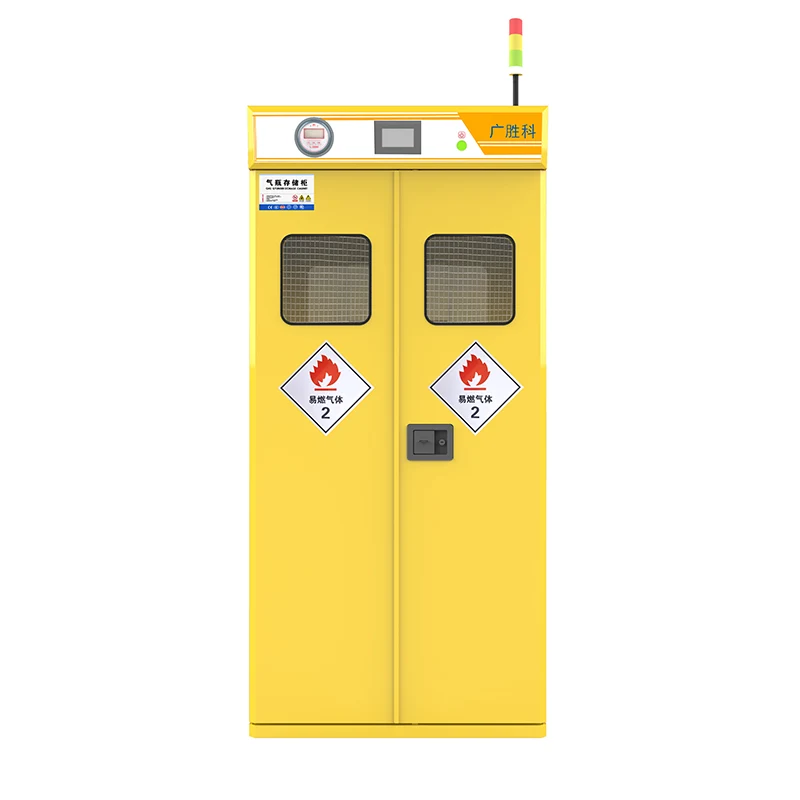

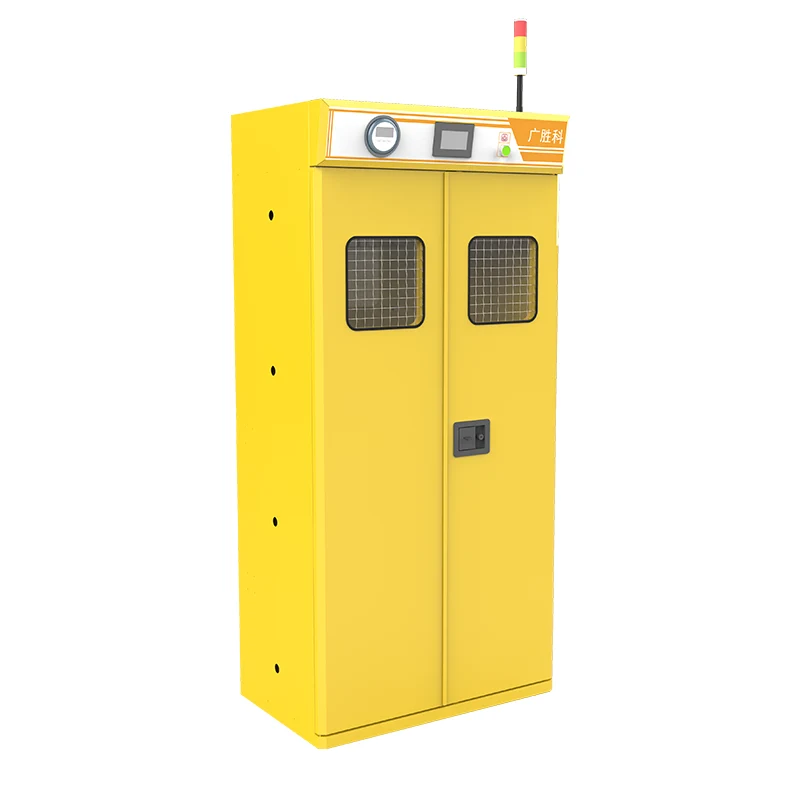

Älykäs kaksipulloinen räjähdyssuojattu kaasupullon säilytyskaappi

Räjähdyssuojattu kaasupullon säilytyskaappi on turvallinen varastointiratkaisu, joka on suunniteltu erilaisille vaarallisille syttyville ja räjähdysherkille kaasuille, mukaan lukien metaani, asetyleeni, vety, happi ja inertit kaasut. Se on varustettu hälytystoiminnolla, joka varmistaa korkean turvallisuuden, luotettavuuden ja laadun.

1. Kaapin runko

Kaappi on valmistettu kaksikerroksisista korkealaatuisista kylmävalssatuista teräslevyistä, joiden kunkin paksuus on ≥1,5 mm. Peittaus- ja fosfatointikäsittelyn jälkeen pinta ruiskutetaan sähköstaattisesti epoksihartsilla, mikä tarjoaa erinomaisen kestävyyden happoja, emäksiä ja ruostetta vastaan. Ulko-ovipaneelissa on 1,5 mm paksu rakenne ja välikerros on täytetty keraamikuituisella palonkestävällä materiaalilla.

2. Ovipaneeli

Ovipaneelissa on irrotettavat saranat ja läpinäkyvä räjähdyssuojattu lasi katseluikkuna edessä, jonka avulla käyttäjät voivat tarkkailla kaapin sisällä olevien kaasupullojen käyttötilaa.

3. Katseluikkuna

Katseluikkuna on valmistettu karkaistusta lasista, ja siinä on ainutlaatuinen ja uusi muotoilu.

4. PASS-reikä

Kaapin sivussa on PASS-reikä varmistaakseen oikean kaasunkierron sisällä.

5. Siirrettävä kiinnityslaite

Siirrettävä kiinnityslaite mahdollistaa erikorkuisten ja -halkaisijaisten kaasupullojen säilytyksen. Se käyttää kiinteää 304 ruostumattomasta teräksestä valmistettua ketjutyyppistä kiinnitysmekanismia estämään kaasupulloja kaatumasta.

6. Mekaaninen poljin

Poljin on mekaaninen ramppilevy. Kaapin pohjassa on säädettävä ruostumattomasta teräksestä valmistettu kohokuvioitu poljin, joka helpottaa kaasupullojen lataamista ja purkamista.

7. Lukituslaite

Käytössä on kolmipistelukko, joka parantaa turvallisuutta.

8. Hälytinlaite

Käytössä on ääni- ja visuaalinen hälytysjärjestelmä, jossa on kova, mutta ei ärsyttävä ääni.

9. Automaattinen pakojärjestelmä (valinnainen)

10. Kaasun pakoventtiili

Kaasunpoistoventtiilissä on kaksoisventtiilirakenne. Se hälyttää automaattisesti ja sammuu, kun kaasunpaine ei ole riittävä.

11. Negatiivinen painemittari

Kaapin sisällä oleva alipaine voidaan säätää kaasutyypin mukaan. Sen avulla käyttäjät voivat seurata alipainetta kaapin sisällä. Kun kaapin sisällä oleva anturi havaitsee kaasuvuodon ja aktivoi hälytyksen, yläpuhallin käynnistyy automaattisesti ja poistaa kaasun ulos pakoputken kautta työalueen turvallisuuden takaamiseksi.

12. Ohjausjärjestelmä

Ohjausjärjestelmässä on 40 yleisesti käytettyä kaasuparametria, jotka on valmiiksi upotettu valintaa varten.

13. Automaattinen oven sulkemislaite

Kun lämpötila kaapin ulkopuolella saavuttaa 70°C, kaasupullon kaapin oven lukituslaite sulaa automaattisesti ja ovi sulkeutuu automaattisesti estäen palon leviämisen sisälle.

14. Paineen seuranta

Kaasupullon kaapin sisällä oleva alipaine näytetään reaaliajassa. Kun paine on pienempi kuin asetettu arvo, puhallin aktivoituu automaattisesti. Suurin alipaine sylinterin sisällä voi olla 60 Pascalia.

15. Automaattinen kytkentälaite

Kun kaasunpaine yhdessä sylinterissä on riittämätön, se vaihtaa automaattisesti koko sylinterin alueelle. Kun kaasunpaine molemmissa sylintereissä on riittämätön, pääventtiili sulkeutuu automaattisesti.

16. Ruostumattomasta teräksestä valmistettu puoliautomaattinen kaasunvaihtojärjestelmä

Tämä järjestelmä sopii C2H2:lle, CO2:lle, AR:lle, N2:lle, HE:lle, O2:lle ja AIR:lle. Suurin tulopaine on 20 MPa ja lähtöpaine vaihtelee välillä 0 - 1,6 MPa. Se toimii 1-use-1-standby-tilassa ja on varustettu 4 kalvoventtiilillä (2 on-off-venttiiliä ja 2 tyhjennysventtiiliä), mukaan lukien paineenalennusventtiili. Tulo- ja ulostuloliitännät ovat 1/4” NPT (F).

17. Räjähdyssuojattu solenoidiventtiili

18. Digitaalinäytön matalapainehälytys (RY-PLB)

Se voi monitoroida 1 - 4 kanavaa nestekidenäytöllä, ääni- ja visuaalisella hälytyksellä sekä digitaalisella näytöllä.

19. Ruostumattomasta teräksestä valmistettu paineanturi

Alue: 0 - 20 MPa; Lähtö: 4 - 20mA; Tarkkuus: 0,5 %FS; Asennuskierre: 1/4NPT

Varotoimet ja huolto

Säilytä samantyyppistä kaasua sisältävät kaasupullot samassa kaapissa. Älä sekoita erityyppisiä kaasuja.

Kun asennat kaasupullokaappia, aseta se seinää vasten ja varmista, että se on vaakasuorassa.

Testaa hälytin kerran viikossa. Yleensä käytä syttymätöntä sytytintä vapauttaaksesi kaasua ilmanottoaukon läheltä muutaman sekunnin ajan. Jos hälytys vastaa ääni- ja valohälytyksellä, se toimii oikein. Muussa tapauksessa anna ammattilaisen tarkastaa ja korjata se. (Huomaa: Älä koskaan suihkuta suurta määrää korkeapitoista kaasua suoraan hälyttimen sisäiseen anturiin testauksen aikana, koska se voi vahingoittaa anturia.)

Pidä kotelon sisäpuoli puhtaana ja poista säännöllisesti pöly tai muu roskat anturin ilmanottoaukon kautta.

Huomautus: Kun kaasupulloja säilytetään kaapissa, normaaleissa, ei ihmisen aiheuttamissa olosuhteissa ei pitäisi olla ongelmia. Välttääkseen hitaita tai reagoimattomia hälytyksiä, jotka johtuvat pitkistä käyttämättömyydestä, henkilökunta voi suorittaa hälytystestejä savulla ja kaasulla varmistaakseen tuotteen normaalin toiminnan. Itsetestaus on yleensä suositeltavaa kahden kuukauden välein.

Parametri (erittely)

Ominaisuus ja sovellus

Älykäs räjähdyssuojattu kaasupullokaappi erottuu edistyneellä älykkäällä turvasuojajärjestelmällään. Se on varustettu useilla erittäin tarkoilla valvontaantureilla, mukaan lukien kaasupitoisuuden valvontaanturit, paineenvalvontaanturit jne., jotka voivat tarkkailla kaasun tilaa kaapin sisällä reaaliajassa. Kun kaasuvuodon havaitaan, se lähettää välittömästi korkean desibelin ääni- ja visuaalisia hälytyksiä ja lähettää hälytysviestejä asianomaisen henkilöstön mobiililaitteisiin varmistaakseen, että vaara voidaan havaita välittömästi. Kun kaasunpaine kaapin sisällä muuttuu epänormaalisti, älykäs ohjausjärjestelmä reagoi nopeasti ja katkaisee kaasun syötön automaattisesti estääkseen paineongelmien aiheuttamat turvallisuusonnettomuudet ja nipistääkseen silmussa olevan vaaran.

Elektronisten sirujen valmistuspajassa tuotantoprosessissa käytetään erikoiskaasuja, kuten silaania ja fosfiinia, jotka ovat syttyviä, räjähdysherkkiä ja joilla on erittäin korkeat paine- ja kaasun puhtausvaatimukset. Älykäs räjähdyssuojattu kaasupullokaappi voi seurata näiden kaasujen tilaa reaaliajassa. Kun on vuoto tai epänormaali paine, se hälyttää nopeasti ja katkaisee kaasun syötön varmistaakseen työpajan tuotannon turvallisuuden ja tuotteen laadun. Suurten tieteellisten tutkimuslaitosten kemian laboratorioissa esiintyy rinnakkain useita kokeellisia kaasuja, ja kaasun käyttö- ja varastointiympäristö on monimutkainen. Älykkään räjähdyssuojatun kaasupullokaapin älykkäät valvonta- ja suojatoiminnot selviävät tehokkaasti monimutkaisista tilanteista, luovat turvallisen ja luotettavan koeympäristön tieteellisille tutkijoille sekä auttavat tieteellisiä tutkimusprojekteja etenemään sujuvasti.
