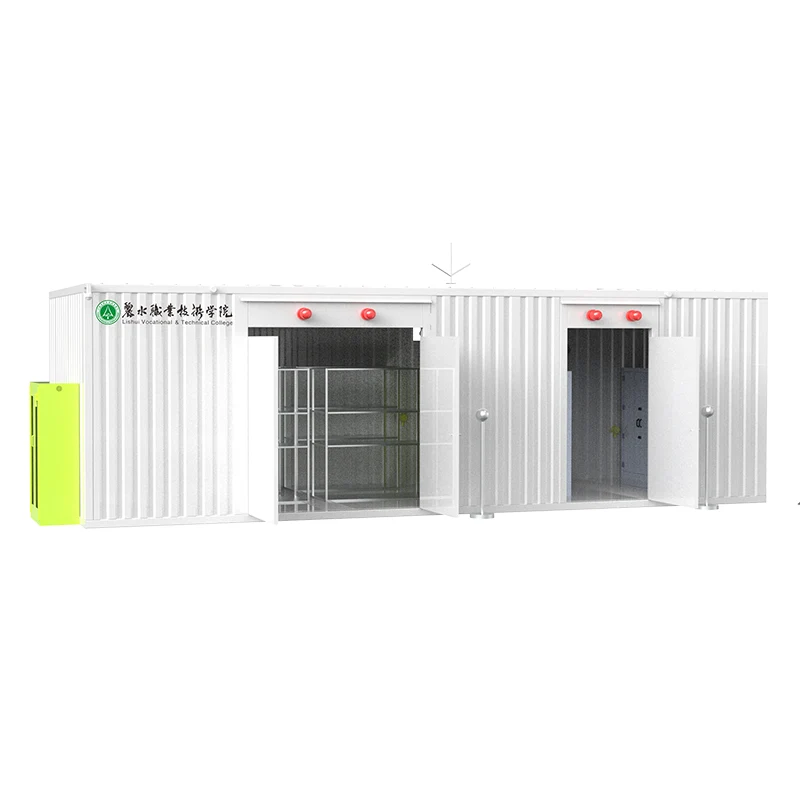

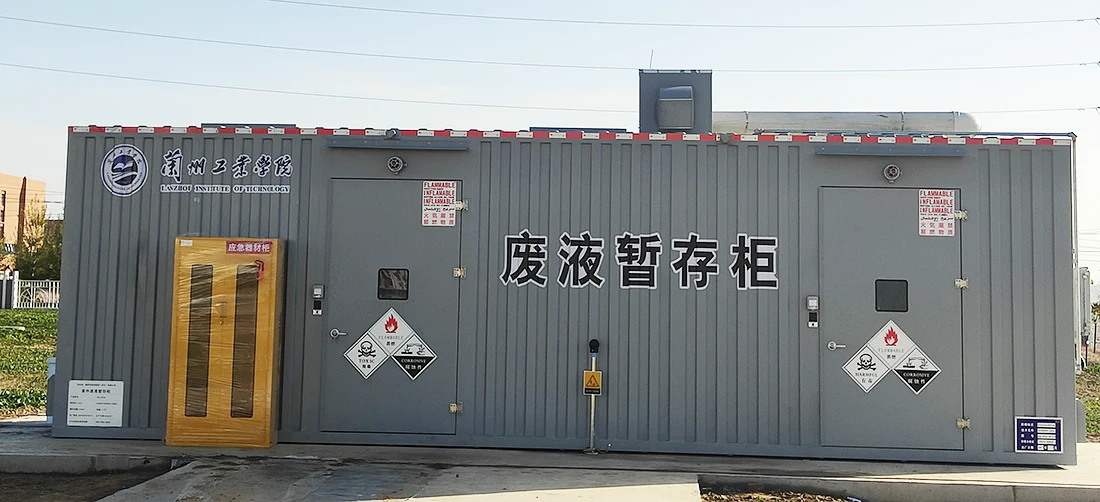

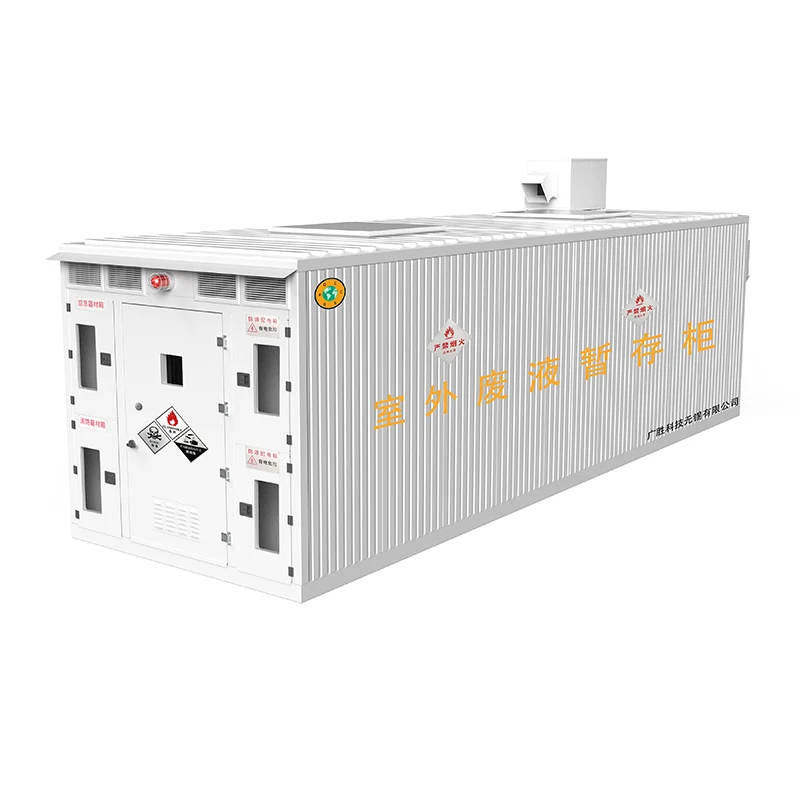

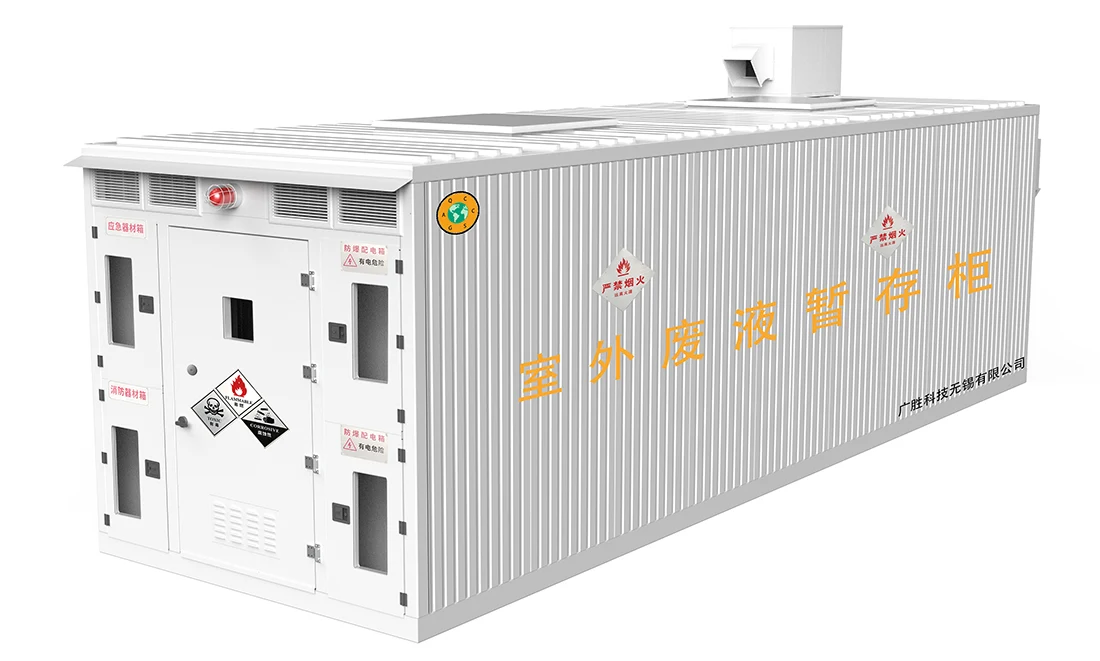

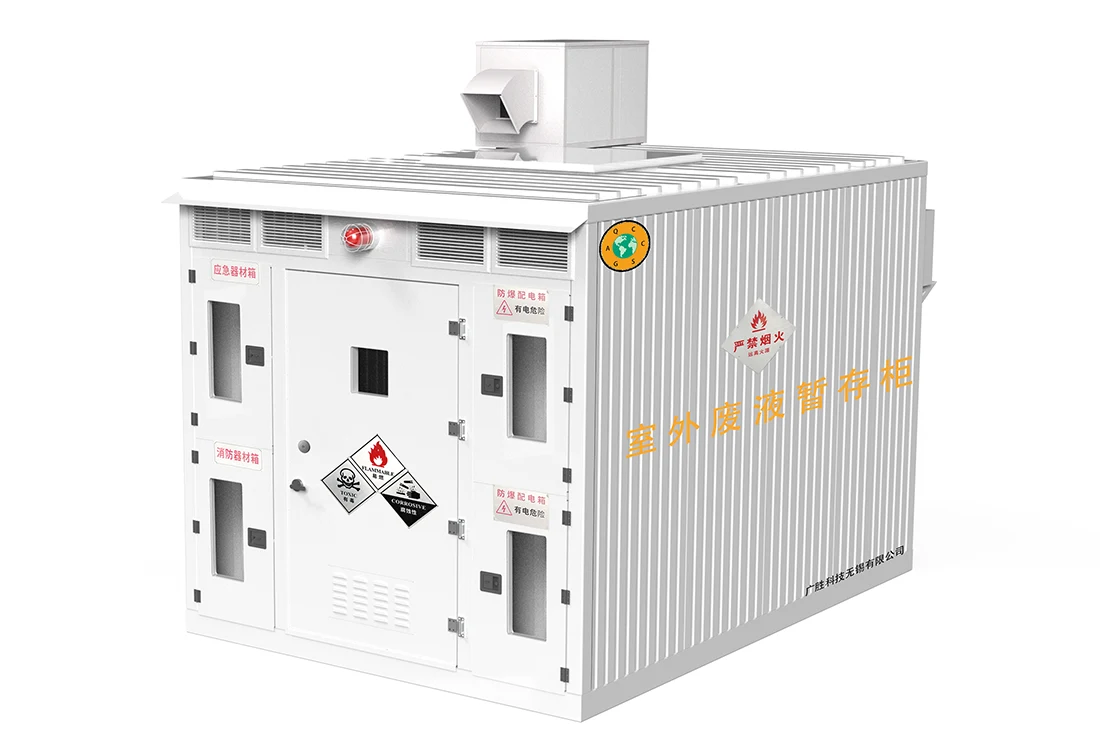

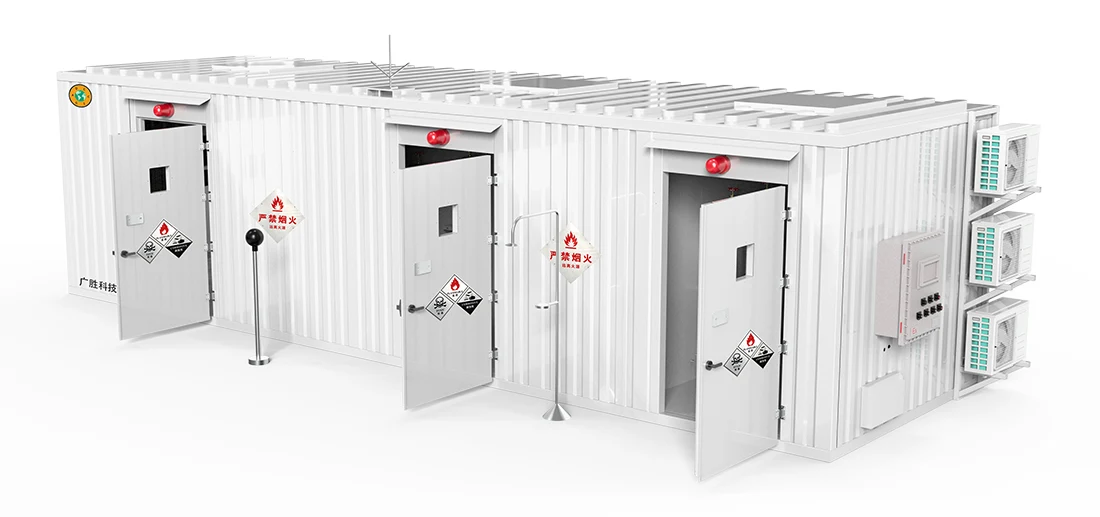

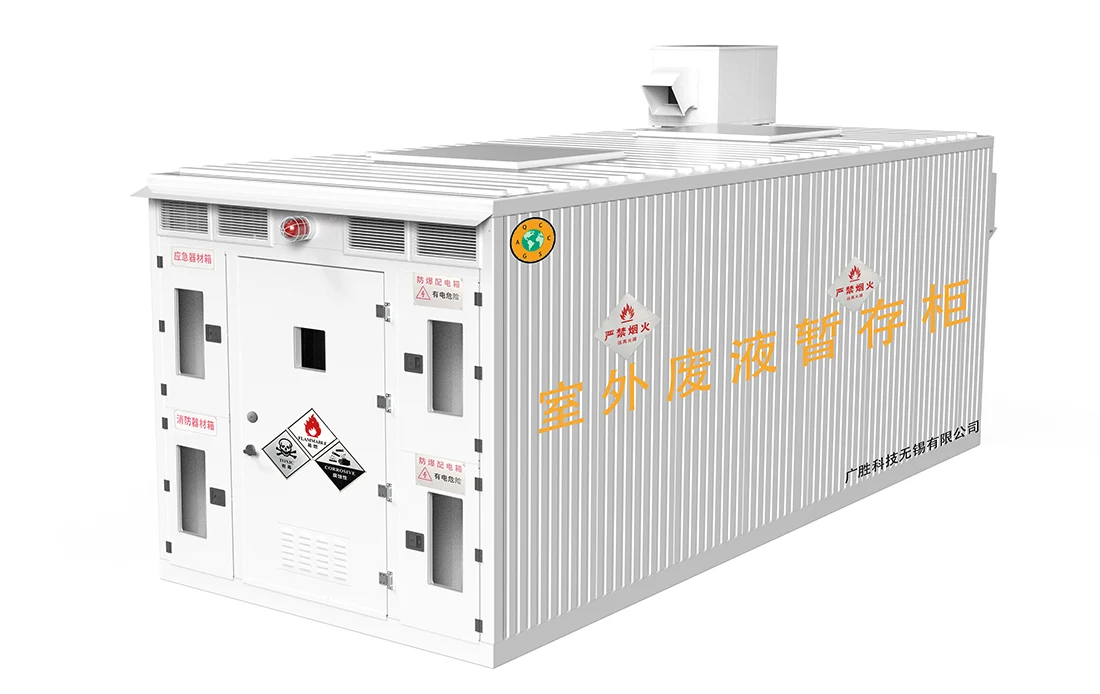

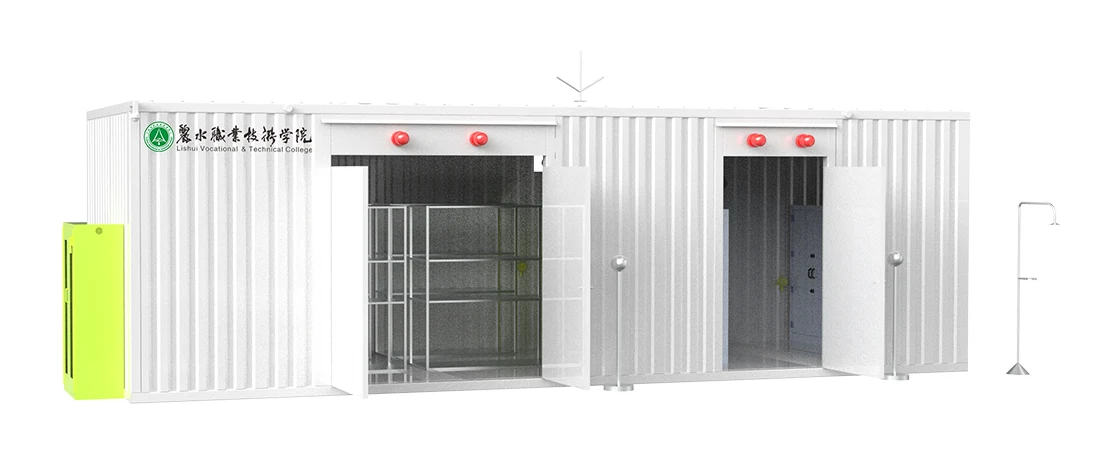

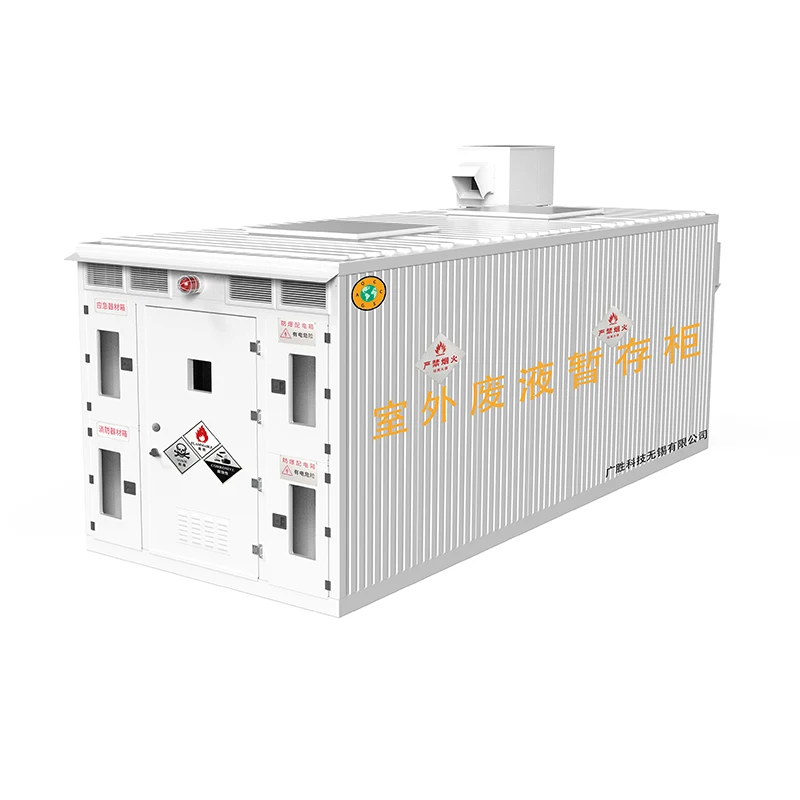

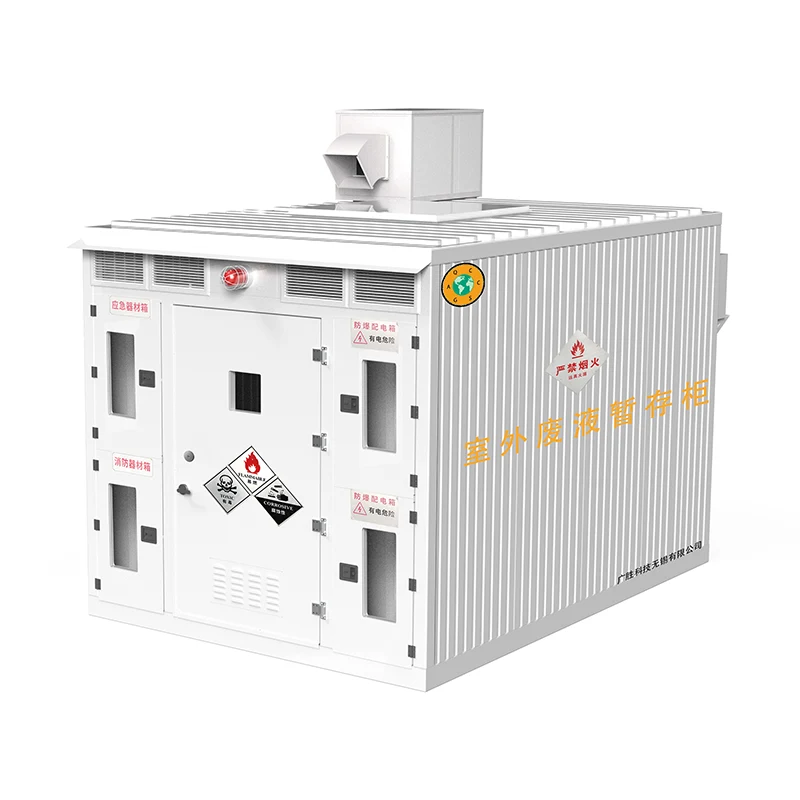

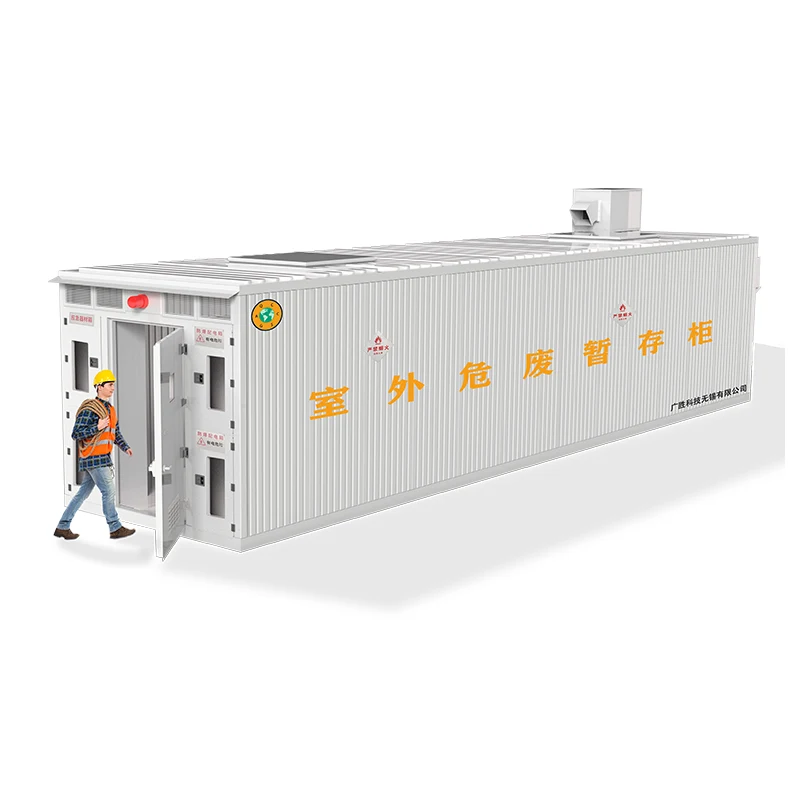

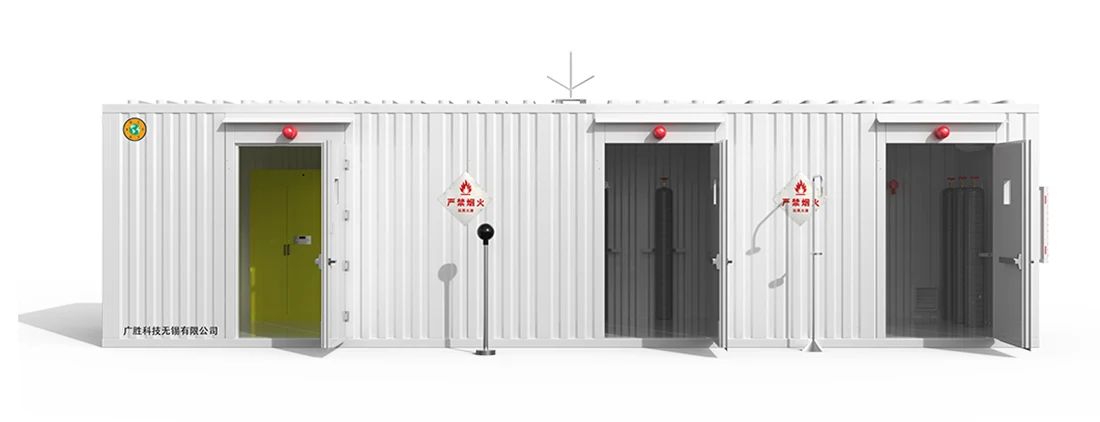

Räjähdyssuojattu vaarallisten jätteiden säiliöiden varasto

Sarja Numero

Rakenne Nimi

Toiminto, Parametrin kuvaus ja konfigurointi

1

Kaappi

Kaapin runko on pääosin valmistettu 2,0 mm Corten A -teräslevyistä. Ulkokaappi koostuu teräsrungosta, pystysuoraan aallotettu sivu - paneelit ja pääty - paneelit ja vaakasuoraan ja pystysuoraan aallotettu yläosa - paneelit, jotka kaikki puristetaan kylmästä - valssatut teräslevyt. Koko kaapin ulkopinta on ruiskutettu anti - ruostemaali, sisäseinät on maalattu korroosionestomaalilla ja pohja ruiskutetaan polytetrafluorietyleenillä. Koko kaapissa on anti- korroosiokykyä.
Kaapin sisäseinässä on A-luokan palo- ja lämpöeristys materiaaleja, joiden eristekerroksen paksuus on ≥80 mm.
Räjähdystapauksessa kaapin kansi on varustettu räjähdys-ilmastuksella paneelit, 2 räjähdystä - tuuletusaukot kooltaan 1,1 * 1,1 m ja paine - pinta-ala on ≥0,11m²/m³. Paineenpoistopinta on suunniteltu BGV B4 -standardin mukaan. Räjähdyksen kannet - tuuletus paneelit on asennettu löysästi kiinteillä ketjuilla ja putoavat automaattisesti takaisin paineenpoiston jälkeen. Räjähdys - tuuletuspaneelit on varustettu lumikatokset sateen ja lumen estämiseksi. Räjähdys - ilmauspaine on 580Mpa.
Kaapin ovi on valmistettu yksittäis- tai komposiittimateriaaleista, joissa on mm palonkestävänä, salamankestävänä, antistaattisena, korroosionestona ja ei - kipinöitä. Se on varustettu sisäisellä palontorjuntalukolla. Kun työntötankoa käytetään oven avaamiseen, se laukaisee 100 desibelin hälytysääni linkitetylle hälytykselle. Tulipalon ja erilaisissa hätätilanteissa se varmistaa, että suuri määrä ihmisiä kaapin sisällä voi nopeasti ja paeta turvallisesti. Ovi avautuu evakuointisuuntaan ja voidaan avata sisältä.

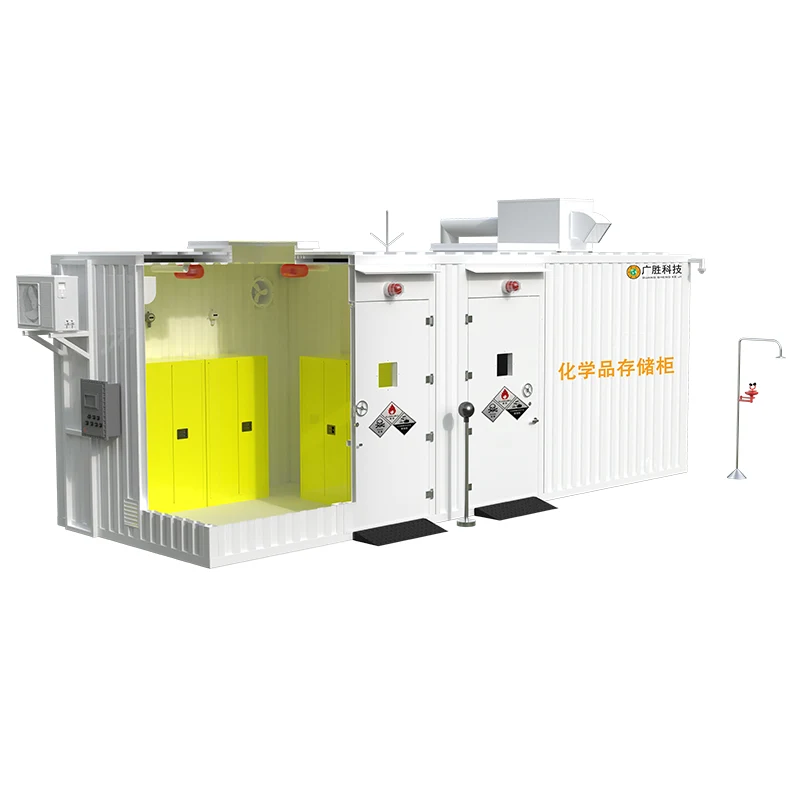

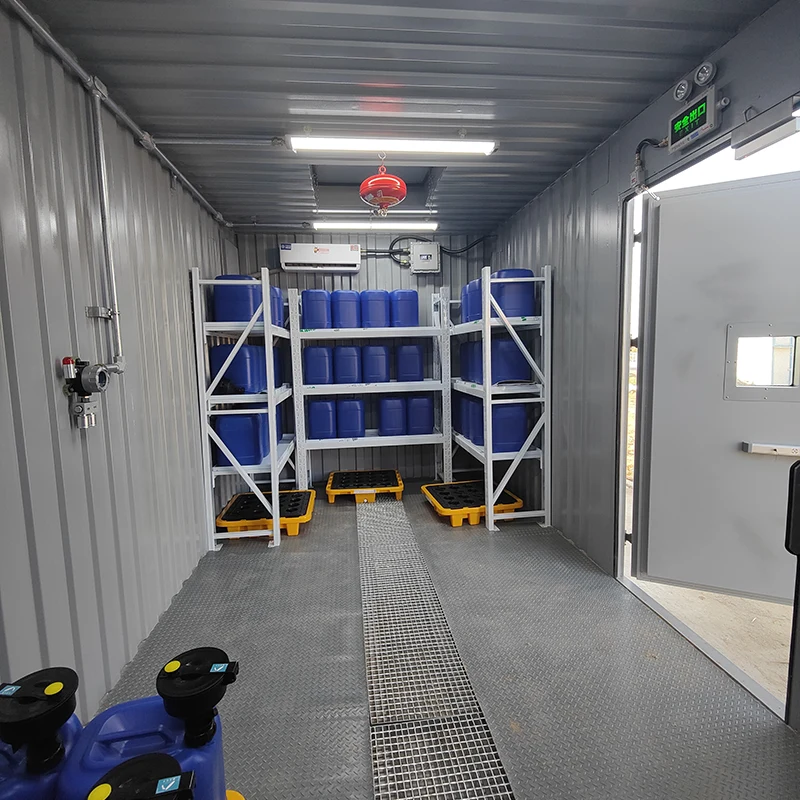

Kaapin sisustus tulee jakaa alueisiin. Siellä on leikkaushuone, jossa käyttäjät voivat tehdä vastaavat suojatoimenpiteet ennen varastoalueelle tuloa. Siellä on syttyviä ja räjähdysherkkiä varastoja kaapit kaapin sisällä ja säilytyspaikat on jaettu kohtuullisesti erilaisten varastoitujen kohteiden mukaan osioitua varastointia varten.

2

Älykäs ohjausjärjestelmä

2.1 Ohjausjärjestelmä on varustettu 7 tuuman täysvärinäytöllä, joka voi näyttää eri tilan parametrit reaaliajassa.
2.2 Koko laitteistoa ohjataan keskitetysti mikrotietokonejärjestelmällä. Asiakkaan asettamien parametrien mukaan tietokonejärjestelmä automaattisesti ja reaaliajassa tunnistaa kunkin anturin parametrit ja ohjaa toimintoja, kuten kulunvalvontaa, valaistusta, ennakkovaroitusta ja hälytystä, ja lämpötilan säätö.
2.3 Mahdollisen vaaran sattuessa ohjausjärjestelmä aktivoi äänimerkin ja visuaalinen hälytys. Hälytysääni on yli 85 desibeliä, mikä tarjoaa pitkän - etäisyys varhaisvaroitus.

3

Sisäinen tallennusjärjestelmä

Sisäinen tallennusjärjestelmä

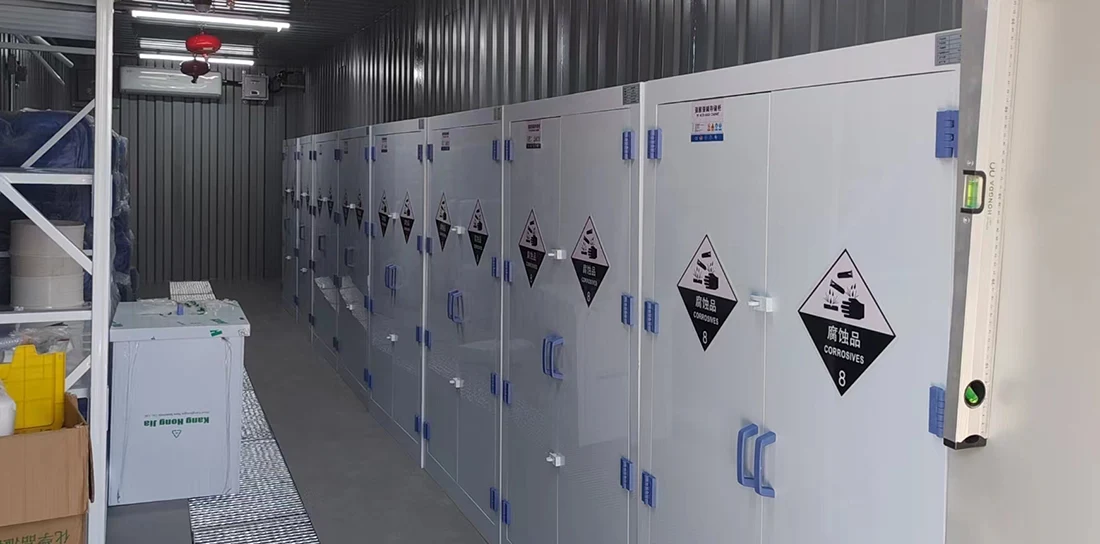

3.1 Syttyvä ja räjähdysvaarallinen säilytyskaappi: 1 sarja
① Tekniset tiedot: H1650W1090D460mm
3.2 Myrkyllinen ja vaarallinen säilytyskaappi: 1 sarja
① Tekniset tiedot: H1650W1090D460mm

4

Ilmanvaihto ja pakojärjestelmä

Ilmanvaihto ja poistojärjestelmä Sisältää 4 tuuletussäleikköä ja ilmanvaihtojakotukia.
4.1 Ilmanvaihtosäleiköt asennetaan kaapin sisään ja hyönteisten ja jyrsijöiltä suojatut verkot on asetettu säleikön sisään ilmanottoa varten.

5

Pakokaasujen puhdistusjärjestelmä

5.1 Puhdistusjärjestelmä koostuu 1 plasmapuhdistimesta, liitäntäjakotuista jne.
5.2 Pakokaasujen puhdistusjärjestelmän on oltava kaapista riippumaton ja yhdistetty kaappiin putkistojen kautta huoltoa helpottamaan. Se myös auttaa vähentämään melua, tärinää ja henkilövahingot käytön aikana.
5.3 Pakokaasut puhdistuksen jälkeen täyttävät "integroidun päästön Ilmansaasteiden standardi (GB16297)".
5.4 Vaatimukset plasmapuhdistimelle:
Käsittelyilman tilavuus: 5000M³/h; Energiankulutus: 400W

6

Lämpötilan ohjausjärjestelmä

Lämpötilan säätöjärjestelmä koostuu täys - sisäseinän palonkestävästä ja lämpöä eristävästä kerroksesta ja 1 räjähdyssuojattu ilmastointilaite.
6.1 A 50mm paksuinen A-luokan palonkestävä ja lämpöeristävä kerros on asetettu päälle kaapin sisäseinään sisälämpötilan estämiseksi ylikuumeneminen altistuessaan auringonvalolle.

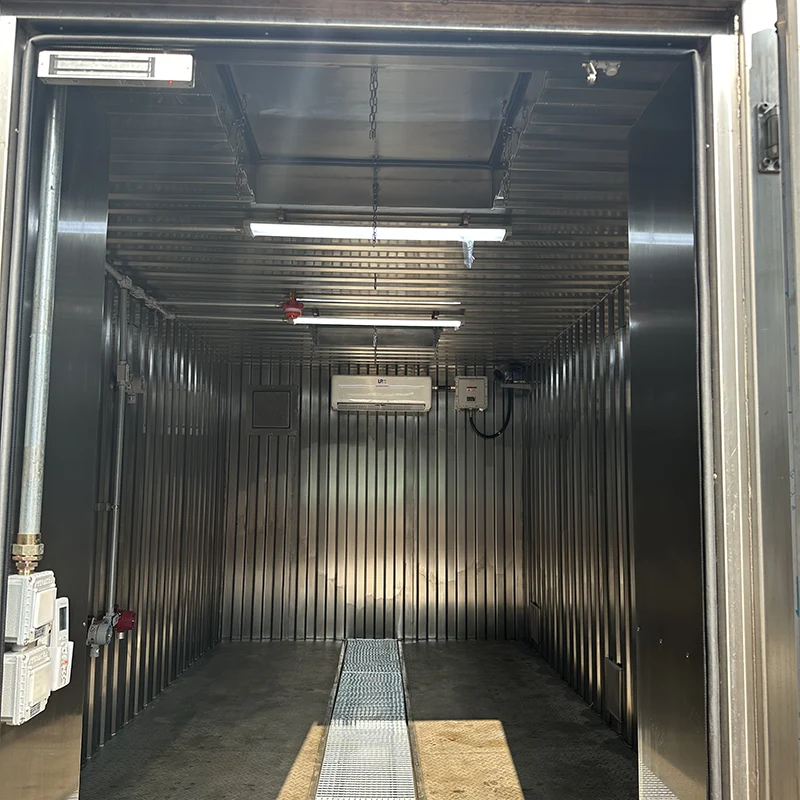

6.2 Kaapin sisäpuolelle on asennettu räjähdyssuojattu ilmastointilaite vähentää tehokkaasti sisälämpötilaa, kun myös huonelämpötila on korkea.
6.3 Vaatimukset räjähdyssuojatulle split-tyyppiselle ilmastointilaitteelle (ikkunayksiköt ovat ehdottomasti kiellettyjä, tärinän ja melun vaimennus vaaditaan):
Nimellisjännite: 220V 50Hz
Nimellisvirta jäähdytykseen/lämmitykseen: 10,7/16,5A
Vedenpitävyysluokitus: 1P*4
Melu (sisä/ulko): 40/59dB

7

Räjähdyssuojattu virtalähde Järjestelmä

Räjähdyssuojattu virtalähde järjestelmä koostuu 1 räjähdyssuojatusta jakelurasiasta, 2 räjähdyssuojauksesta valot ja 1 räjähdyssuojattu hätävalo.
7.1 Pääohjausjakokotelon vaippa on valmistettu alumiiniseoksesta ja pinnoitettu epoksihartsilla.

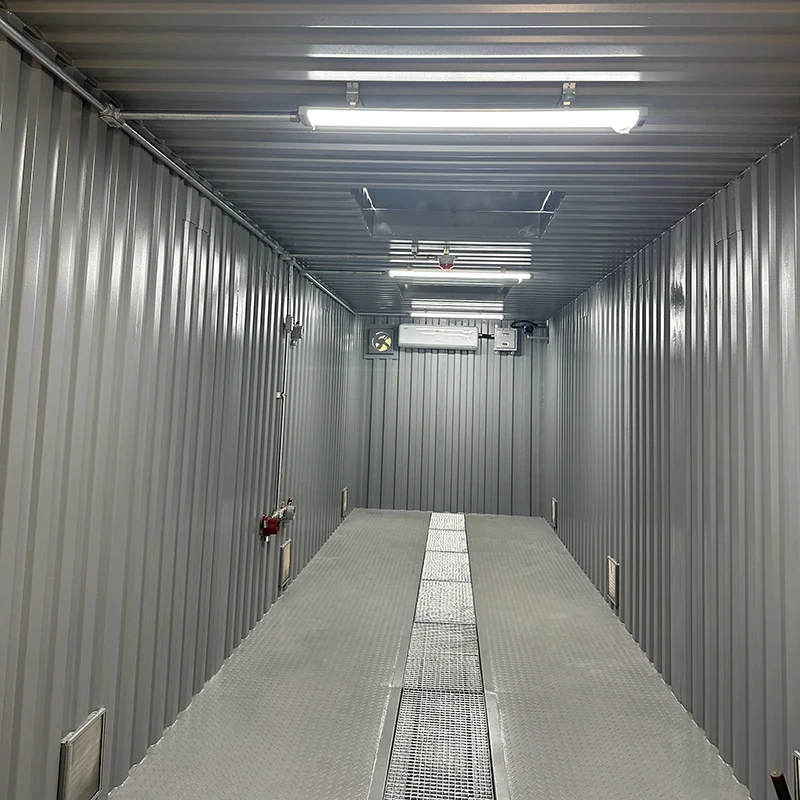

7.2 Sisävalaistuksessa käytetään räjähdyssuojattuja loistelamppuja ja an räjähdyssuojattu hätävalo on asennettu uloskäyntiin.
7.3 Sisäinen lämpötila-anturi, ilmastointilaite ja palava kaasu Kaikki anturit on suunniteltu räjähdyssuojatuilla ominaisuuksilla.
7.4 Sisäisen piirin johdotus on asetettu räjähdyssuojatun mukaisesti vaatimukset.

8

Kemiallisten vuotojen palautusjärjestelmä

8.1 Integroitu vuotojärjestelmä kaapin sisään mahtuu 15 % kokonaistilavuudesta.

9

Palonsammutus ja sammutus Järjestelmä

9.1 Kaksi automaattista tulipalosarjaa - sammutuslaitteet on asennettu kaapin sisäpuolelle. Kun palon lämpötila nousee, palossa oleva kuivajauhe - sammutus laite tulee ulos suuttimesta typen vaikutuksesta tulipalon vuoksi - taistelevat. Palonsammutuslaitteen ominaisuudet ovat nopea palon sammutusnopeus ja turvallinen käyttö.
9.2 Sisällä on neljä 2kg:n käsin heitetty palonsammutuslaitetta kaappi, joka voidaan heittää käsin paloa varten hätätilanteessa.

10

Henkilökohtaiset suojavarusteet

10.1 Upotettu henkilökohtainen suojavarustelaatikko on varustettu kahdella erikoissuojaussarjalla vaatteet, 2 sarjaa erityisiä suojanaamioita, 2 paria suojakäsineitä, 2 suojalaseja ja muita henkilökohtaisia suojavarusteita.
10.2 Se sisältää myös 1 sarjan vuodon adsorptiotyynyjä, 10 kpl adsorptiopuuvillaa ja 2 sarjaa muita adsorptiotarvikkeita.

11

Sähköstaattinen suojalaite

11.1 Ihmiskeho sähköstaattinen vapautuspylväs on asetettu kaapin oveen, joka on kytketty päävirtaan kaapin runko. Henkilökunta voi koskettaa sitä ennen sisääntuloa purkaakseen sen staattinen varaus kehossaan sähköstaattisten vaarojen estämiseksi.
11.2 Pääverkkoon on asennettu itsenäinen salama- ja ylijännitesuoja virtalähteen tukiasema sähköstaattisten vaarojen estämiseksi.
11.3 Sähköstaattinen vapautusjärjestelmä koostuu kolmesta 2500505mm kulmaraudat työnnetään suoraan maahan varmistaakseen, että kaappi on staattinen sähkö on alle 4Ω.

12

Videovalvontajärjestelmä

12.1 Yksi räjähdys - varma video Valvontakamera on asennettu kaapin sisään, ultrakorkealla määritelmä 960P resoluutio ja yöaikainen infrapunavalvontatoiminto.
12.2 Yksi ultra-teräväpiirtoinen 960p oheisvalvontakamera on asennettu ulkopuolelle.
12.3 RJ45-verkkoportti on varattu yhteyteen koulun pääverkkoon seurantajärjestelmä.
12.4 Videovalvontajärjestelmässä on tallennus- ja muistitoiminto, joka voi tallentaa useamman kuin yhden kuukauden seurantatiedot ja on katsottavissa matkapuhelimiin ja tietokoneisiin milloin tahansa.

13

Etävalvontajärjestelmä

13.1 Yksi kosteussarja ilmaisinlaite, lämpötila-anturi ja palava kaasu kaapin sisään on asennettu valvontaanturi, jossa LED palaa - sivuston tietojen näyttötoiminto sisäisen ympäristön valvontaan kaappi.
13.2 Jokainen anturilaite voi valvoa kaapin sisäpuolta reaaliajassa 24 tuntia vuorokaudessa. Kun indikaattorit saavuttavat asetetut turva-arvot, ohjaus järjestelmä suorittaa älykkäästi erilaisia hävitystoimenpiteitä ja hälytyksiä.
13.3 Kun parametriilmaisimet saavuttavat asetetut arvot, valvonta tapahtuu järjestelmä lähettää tekstiviestin, joka ilmoittaa ja muistuttaa asiakkaalle.

14

Hätäpako

14.1 Hätäpoistumisovi, joka voidaan avata sisältä on asetettu kaapin takaosaan. Hätä valolamppu ja turvauloskäynnin merkkivalo asennetaan hätätilan yläpuolelle evakuointiovi helpottaakseen henkilöstön evakuointia hätätilanteessa.

15

Kiireellinen silmähuuhtelu ja suihku

15.1 Suihkun korkeus on 2100mm ± 20mm ja silmähuuhteen korkeus 1030mm ± 20mm.
15.2 Silmähuuhtelussa ja suihkussa käytetään SU304 ruostumattoman teräksen yhdistelmärakennetta, joka kestää vedenpainetta > 5kg/cm².
15.3 Se asennetaan yhdelle puolelle kaapin oven ulkopuolelle ja siihen pääsee käsiksi 5S sisällä hätätilanteessa.

Tuotteen malli

Tuoteparametrit

GS-ZCG01

Mitat (m): L4W3H2,8

Jännite (V): 380

Yhteensä Teho (KW): 6

Sisäinen Tilavuus (m³): 25

Kokonaismassa (T): 5,5

Ilman määrä (m³/h): 3864-7728

Suodatus Kapasiteetti (m³/h): 1704

Melu (dB): ≤70

Kiinteä ja Nesteiden varastointikapasiteetti (T): Nesteiden varastointikapasiteetti on 2,88; Kiinteä säilytystila kapasiteetti on 3,6

GS-ZCG02

Mitat (m): L6W3H2,8

Jännite (V): 380

Yhteensä Teho (KW): 6

Sisäinen Tilavuus (m³): 30

Kokonaismassa (T): 6,5

Ilman määrä (m³/h): 3864 - 7728

Suodatus Kapasiteetti (m³/h): 1704

Melu (dB): ≤70

Kiinteä ja Nesteiden varastointikapasiteetti (T): Nesteiden varastointikapasiteetti on 4,08 ja kiinteä tallennuskapasiteetti on 5.

GS-ZCG03

Mitat (m): L9W3H2,8

Jännite (V): 380

Yhteensä Teho (KW): 6

Sisäinen Tilavuus (m³): 30

Kokonaismassa (T): 9,5

Ilman määrä (m³/h): 3864 - 7728

Suodatus Kapasiteetti (m³/h): 1704

Melu (dB): ≤70

Kiinteä ja Nesteiden varastointikapasiteetti (T): Nesteiden varastointikapasiteetti on 6,58 ja kiinteä tallennuskapasiteetti on 8,4.

GS-ZCG04

Mitat (m): L12W3H2,8

Jännite (V): 380

Yhteensä Teho (KW): 6

Sisäinen Tilavuus (m³): 60

Kokonaismassa (T): 10,5

Ilman määrä (m³/h): 3864 - 7728

Suodatus Kapasiteetti (m³/h): 1704

Melu (dB): ≤70

Kiinteä ja Nesteen varastointikapasiteetti (T): Nesteen varastointikapasiteetti on 7,92, ja kiinteä tallennuskapasiteetti on 10,5.
